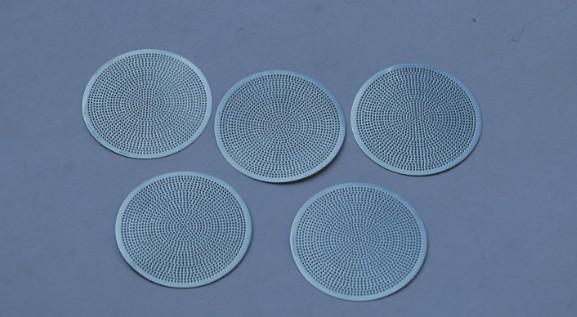

一、五金蝕刻加工核心流程
基材預(yù)處理：
針對不銹鋼（304/316L）、鈦合金或銅材（厚度0.05-5mm），通過電解拋光（Ra≤0.1μm）或等離子清洗（真空度≤0.1Pa）去除表面氧化層，確保后續(xù)光刻膠附著均勻，為五金蝕刻加工提供穩(wěn)定基底。
光刻圖形化：
涂布光刻膠（厚度5-20μm）后，采用紫外曝光（波長365nm）或激光直寫技術(shù)（精度±0.005mm）定義微孔、流道等圖形，支撐復雜鏤空結(jié)構(gòu)（如500孔/cm2陣列），滿足五金蝕刻加工的高分辨率需求。
化學蝕刻成型：
不銹鋼：三氯化鐵+硝酸混合液（濃度20-35%），動態(tài)噴淋蝕刻速率0.1mm/min，孔徑公差±0.01mm，垂直度≥89°；
鈦合金：氫氟酸+硝酸體系，實現(xiàn)微孔（0.05mm）與異形槽同步加工，確保氫燃料電池極板氣密性。
去膠與后處理：
堿性溶液剝離殘膠，電解拋光消除孔口毛刺，利用CCD視覺檢測孔徑精度（良率≥99%），完成五金蝕刻加工全流程。
二、五金蝕刻加工技術(shù)優(yōu)勢對比
參數(shù) | 五金蝕刻加工 | 傳統(tǒng)沖壓/CNC |
最小孔徑 | 0.02mm（濕法蝕刻） | ≥0.5mm（受刀具限制） |
加工應(yīng)力 | 無機械變形（保持材料剛性） | 易產(chǎn)生翹曲/微裂紋 |
復雜圖形 | 支持漸變孔/蜂窩結(jié)構(gòu) | 僅限規(guī)則形狀 |
批量效率 | 單次加工100+片（≥1m2幅面） | 單件加工耗時高 |
三、五金蝕刻加工應(yīng)用領(lǐng)域
半導體散熱器：微流道銅基板（0.1mm寬×0.5mm深），散熱效率提升40%；
新能源氫能設(shè)備：鈦合金雙極板（0.08mm微孔，氫氣滲透率≤1e??Pa·m3/s）；
精密醫(yī)療器械：手術(shù)刀片防黏附微槽（深寬比1:10，切割阻力降低35%）。
結(jié)論：五金蝕刻加工憑借“零接觸應(yīng)力+微米級精度”特性，成為精密金屬器件制造的核心工藝，在高端工業(yè)領(lǐng)域持續(xù)替代傳統(tǒng)機械加工方式。
在線咨詢
電話聯(lián)系
