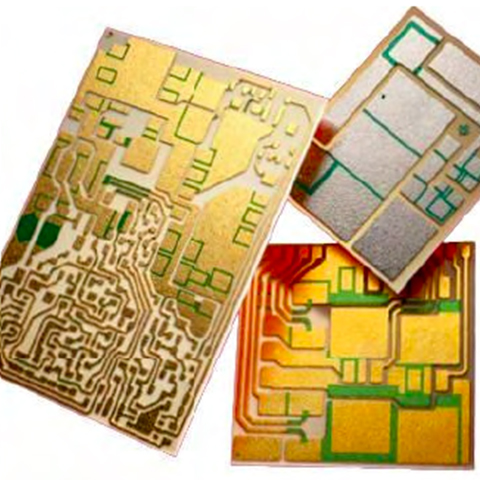

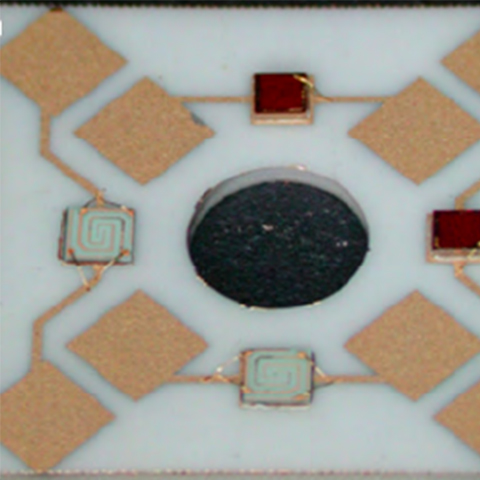

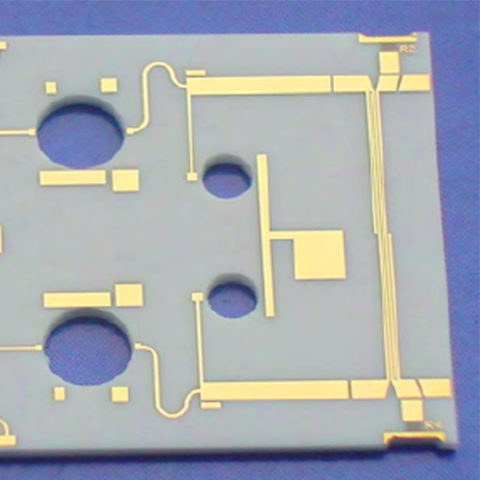

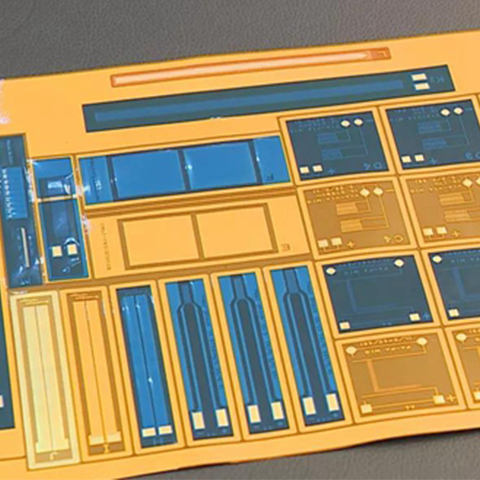

陶瓷銅覆銅板化學蝕刻加工的產品優勢

1. 高頻高速信號傳輸優勢

在5G基站用陶瓷濾波器制造中，化學蝕刻工藝可實現0.02mm線寬的微帶線加工，插入損耗較傳統工藝降低0.2dB/cm。某型號28GHz濾波器通過蝕刻形成漸變線結構，使回波損耗優化至-25dB以下，顯著提升通信質量。

2. 極端環境可靠性

航空電子設備要求覆銅板在-55℃至150℃溫度循環中保持性能穩定。化學蝕刻工藝通過控制銅層晶粒尺寸（ASTM E112標準≤5級），使陶瓷銅覆銅板在1000次熱沖擊后仍保持0.1%的尺寸變化率。某航天器用陶瓷基板經蝕刻加工后，在真空環境下的出氣率≤1×10?? Pa·L/(s·cm2)，滿足太空應用標準。

3. 輕量化與結構集成化

采用化學蝕刻的陶瓷銅覆銅板可實現0.1mm級超薄化加工，重量較傳統金屬基板減輕60%。某折疊屏手機鉸鏈模塊通過蝕刻工藝在0.15mm厚陶瓷基板上集成導電線路與結構支撐，使模塊厚度縮減至0.8mm，同時承受20萬次開合測試無失效。

4. 定制化生產靈活性

化學蝕刻工藝支持從概念設計到量產的全流程數字化制造，某陶瓷銅覆銅板蝕刻廠家通過AI輔助設計系統，可在48小時內完成新產品從圖紙到樣品的轉化。對于小批量訂單（≥10件），蝕刻工藝的模具費用較沖壓工藝降低90%，特別適合高端定制化市場需求。

5. 產業鏈協同優勢

國內已形成完整的陶瓷銅覆銅板蝕刻加工產業鏈，從陶瓷粉體制備到精密蝕刻的一站式服務，使產品交付周期縮短至7-10天。某行業龍頭通過整合上游陶瓷材料供應商與下游封裝測試企業，將產品良率提升至99.2%，較行業平均水平高出2.7個百分點。

行業發展趨勢與展望

隨著6G通信、量子計算等新興技術的發展，陶瓷銅覆銅板化學蝕刻加工正向更高精度、更復雜結構的方向演進。納米級蝕刻技術（線寬≤5μm）已進入工程化階段，將推動陶瓷基板向更高頻段（THz）拓展。同時，環保型蝕刻液（如中性鹽體系）的研發成功，使廢水處理成本進一步降低30%。未來，陶瓷銅覆銅板蝕刻廠家將通過智能化工廠建設，實現全流程自動化生產，為高端電子制造提供更可靠的基石材料。
